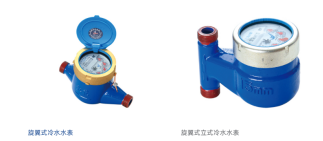

机械水表
一、功能特点：
本系列水表是一款经典成熟的产品，其外形美观，采用字轮与指针组合显示，读数直观简单，结构先进，计量精度高，性能稳定，使用寿命长。
二、创新选项：

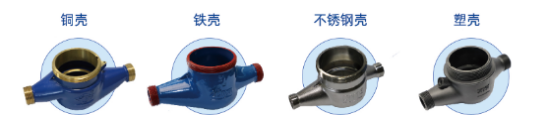

多种表壳材质可选配
多种安装方式选择，该类型提供水平、立式两种安装方式
多种水质介质可以选择，该类型提供冷水水表、热水水表两种
三、产品概述
LXS、LXSG、LXSY、LXSR、LXSL型旋翼水表（以下简称水表）是用于计量流经自来水管道的水体积总量的测量仪表，适用于小型工业用水和家庭用水。
LXSG型为干式结构，数字显示查读方便，不受水质影响，标度盘永保洁净清晰。
LXSY型为液封结构，计数器封装在特殊的液体里，具有一定的抗冻能力。
LXSGLM是高灵敏水表，通常又称为滴水水表，其灵敏度最高可达到2L／h。
LXSR型为热水表，是用于计量流经热水管道的水体积总量的测量仪表
符合GB／T778-2018《封闭满管道中水流量的测量 饮用冷水水表和热水水表》及JJG162-2019《冷水水表检定规程》的规定要求。

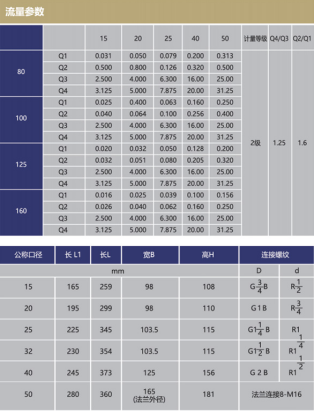

四、技术参数
1、过载流量（Q4）-水表使用的上限流量，过载流量时，水表只能短时间使用。
2、常用流量（Q，）-水表允许长时间工作的流量。
3、分界流量（Q2）-水表误差限改时的流量。
4、最小流量（Q1）-水表使用的下限流量。
5、允许误差-从包括最小流量至不包括分界流量的低区：最大允许误差为±5％；从包括分界流量至包括过载流量的高区：最大允许误差：水温≤30℃时为±2％，水温＞30℃时为±3%
6、使用温度：0.1-30℃（热水≤90℃）
7、公称压力：≤1.0MPa
8、压力损失：≤0.063MPa
6、上游流场敏感度等级：U10 下游流场敏感度等级：D5
五、结构外形图及安装尺寸
口径 | 长L | 宽B | 高H | 连续方式 | ||||
mm | d | D | ||||||
卧式 | ||||||||
15 | 165 | 99 | 109 | R1/2 | G3/4B | |||
20 | 195 | 99 | 111 | R3/4 | G1B | |||
25 | 225 | 104 | 117 | R1 | G1 1/4B | |||
40 | 245 | 125 | 153 | R1 1/2 | G2B | |||
50 | 280 | 125 | 172 | 法兰连接 | ||||
平式 | ||||||||
15 | 144 | 98 | 100 | G3/4B | ||||
20 | 152 | 98 | 100 | G1B | ||||
25 | 164 | 104 | 110 | G1 1/4B | ||||
六、安装使用与维修方法
1、选择水表口径应根据安装地点的管道直径及流量大小来选择适宜口径的水表。
2、安装位置应避免暴晒、水淹、冰冻和污染，方便拆装和抄表，在雨季、冬季应采取防雨防冻措施。
3、安装前应先除去管道内的麻丝，沙石等杂物，以免造成水表故障。
4、安装时，水表前面应装有阀门，以便切断水源拆装水表。
5、LXS、LXSG、LXSY、LXSR型水表应水平安装，LXSL型水表应垂直安装，标度盘均应朝上，表壳上箭头方向必须与水流方向一致。
6、水表如装在锅炉进水管处，应防止热水回流烫坏水表。（如下图）
7、水表的安装应在其正常条件下完全充满水.
8、如果水表的准确度可能受到水中存在固体颗粒的影响，应配备过滤器，安装在其进水口或上游管线。
9、如果水表的准确度受到上游或下游管段的涡流的影响（如由于弯头、阀门或泵引起的），10、应按制造商的规定安装足够长的直管段或整直器，已满足水表的最大允许误差要求。
七、重要提示
使用本产品前，请务必仔细阅读本说明书，请务必妥善保管好本说明书，以便日后能随时查阅。
本产品在出厂前经过严格检定，对于用户私自开壳、拆卸造成的损坏或不按照说明书使用造成的任何后果，我公司不承担任何责任。
本产品是精密测量仪器，请勿将其摔落或使其受到撞击。
当本产品使用时间到达规定年限，请及时更换，否则会造成计量和数据缺失。
本产品为精密测量仪器，请由专业人员进行操作，如果本产品无法正常操作或需要维修，请联系我公司或经我公司正式授权的经销商。
八、安全警告
为了确保安全，在安装前，请认真阅读和掌握以下要点:
1.工作条件
在使用时须遵照说明书上标识的工作条件，否则可能导致危险或产品异常，本公司不承担保修义务。
2.关于安装
请严格按照本说明书进行操作，以免造成人身伤亡或经济损失。
凡在有易爆、易燃物质的地点施工时，应按专业的防护按规定采取有效的防护措施安装时，严禁用手摸管口，以免将手指切伤或压伤。
严禁安装在有毒性、刺激性或腐蚀性的气体、液体或粉尘的场所。
安装时确认周围环境没有会对人体造成伤害的危险源。
仅允许在设备处于无压状态时安装和拆卸水表。
九、特别提示
若智能水表出现电子读数与字轮不一致或智能水表故障时，以机械读数为主。
产品型号和外观如有变更，请以现场实物为准。在不影响产品功能说明的情况下，本说明书同样适用。如需了解详情变更情况，请与本公司联系。本说明书版权归江花集团有限公司所有，本公司对此说明书保留最终解释权。
十、运输与贮存
本产品运输时不能受到剧烈撞击，水表应在原包装内保存，环境温度与湿度应符合本说明书中的存储要求。
十一、配件
每一只本产品随同配件为:接管2个、螺母2个、密封垫圈2个(特殊客户随约定)
十二、售后
确保封印完好前提下，质保期12个月内(自出厂日期起，另有约定除外)产品如因质量问题而发生故障或不能正常使用时，本公司负责售后修理或更换。
在正常使用过程产品出现故障时，请与供应商或本公司售后服务部门联系，以便及时为您提供服务。
以下内容我司不承担免费保修义务:
1.当该产品超出保修期限。
2.由于使用错误、自行拆装、不适当的维修等原因使产品损坏。
3.私自开启产品封印。
4.意外因素(搬运、碰撞等)或有人为破坏痕迹。
5.其他如自然灾害等不可抗力(如地震、火灾等)造成的损坏。
6.非水表故障而形成的售后,如系统异常、安装坏境不符合要求或没有按说明书操作等。
7.其他非我司原因造成的故障。
